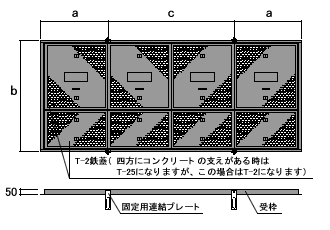

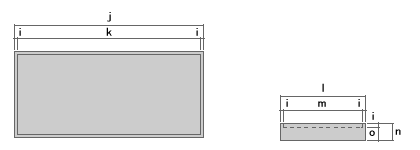

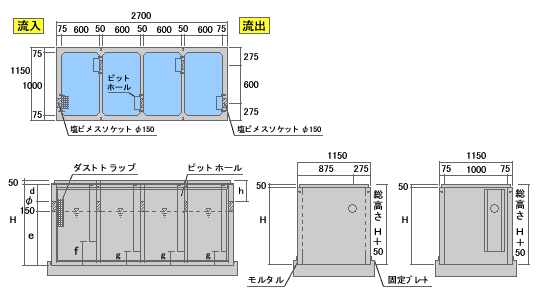

├ OK式 ├ save式 ├ 油吸着マット ├ オイルチェックセンサー ├ 油水分離槽の設置をお考えの │ ユーザー様へ ├ 油水分離槽の設計をお考えの │ コンサルタント様へ └ 油水分離槽の施工をお考えの └ ゼネコン様へ			油水分離槽　4連式 600×600 油水分離槽　4連式 700×700 油水分離槽　4連式 600×1000 油水分離槽　正方形連結型 油水分離槽　泥溜桝・点検桝 油水分離槽の組合せ応用例    【3】 油水分離槽　４連式 600×1000 種類 記号 呼称 有効 容量 (m3) 重量 (kg) 寸法 内幅×内幅×高さ パイプ 土被り h (d+50) d e f g H 管上から 本体天端 までの高さ 水深高 1槽目 泥溜高 2〜4 槽目 泥溜高 本体 の高さ 本体 OKY6-10-12S 600×1000×1200 300 1.92 2115 250 800 350 200 1200 OKY6-10-12K 600×1000×1200 500 1.44 2115 450 600 300 200 1200 OKY6-10-13S 600×1000×1300 300 2.16 2292 250 900 450 200 1300 OKY6-10-13K 600×1000×1300 500 1.68 2292 450 700 350 200 1300 OKY6-10-15S 600×1000×1500 300 2.64 2645 250 1100 550 200 1500 OKY6-10-15K 600×1000×1500 500 2.16 2645 450 900 450 200 1500 ※泥溜桝、点検桝を別にご用意しています。 ※本体H=1500にはステップが付きます。 種類 呼称 重量(kg) 寸法 i j k l m n o 底板 600×1000型用 1690 50 2820 2720 1270 1170 250 200 ※底板は本体全サイズ共通です。 種類 呼称 重量(kg) (蓋8枚+受枠) 寸法 a b c 鋳物蓋・受枠 600×1000型用 312 700 1150 1300 ※鋳物蓋・受枠は本体全サイズ共通です。 油水分離槽の設計をお考えのコンサルタント様へ
