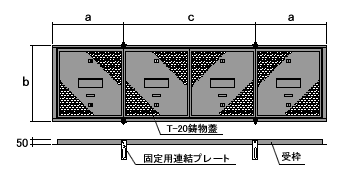

├ OK式 ├ save式 ├ 油吸着マット ├ オイルチェックセンサー ├ 油水分離槽の設置をお考えの │ ユーザー様へ ├ 油水分離槽の設計をお考えの │ コンサルタント様へ └ 油水分離槽の施工をお考えの └ ゼネコン様へ			油水分離槽　4連式 600×600 油水分離槽　4連式 700×700 油水分離槽　4連式 600×1000 油水分離槽　田の字 油水分離槽　単槽 油水分離槽　正方形連結型 油水分離槽　長方形連結型 油水分離槽　一槽分割型 油水分離槽　泥溜桝・点検桝 油水分離槽の組合せ応用例    【2】 油水分離槽　４連式　700×700 種類 記号 呼称 有効 容量 (m3) 重量 (kg) 寸法 内幅×内幅×高さ パイプ 土被り h (d+50) d e f g H 管上から 本体天端 までの高さ 水深高 1槽目 泥溜高 2〜4 槽目 泥溜高 本体 の高さ 本体 OKY7-12S 700×700×1200 300 1.56 1500 250 800 350 200 1200 OKY7-12K 700×700×1200 500 1.17 1500 450 600 300 200 1200 OKY7-13S 700×700×1300 300 1.76 1615 250 900 450 200 1300 OKY7-13K 700×700×1300 500 1.37 1615 450 700 350 200 1300 OKY7-15S 700×700×1500 300 2.15 1865 250 1100 550 200 1500 OKY7-15K 700×700×1500 500 1.76 1865 450 900 450 200 1500 ※泥溜桝、点検桝を別にご用意しています。 ※本体H=1500にはステップが付きます。 種類 呼称 重量(kg) 寸法 i j k l m n o 底板 700型用 1120 50 3220 3120 970 870 200 150 ※底板は本体全サイズ共通です。 種類 呼称 重量(kg) (蓋4枚+受枠) 寸法 a b c 鋳物蓋・受枠 700型用 253 800 850 1500 ※鋳物蓋・受枠は本体全サイズ共通です。 油水分離槽の設計をお考えのコンサルタント様へ
